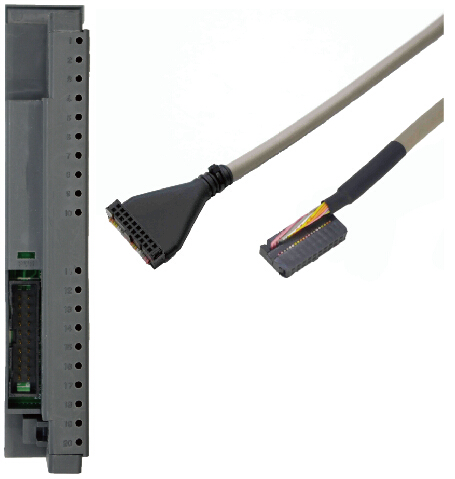

西門子專用電纜及前連接器

全封裝型外殼,防止裸露線芯

標準UL認證電纜

便捷的連接器安裝構造

柔軟硅橡膠護套

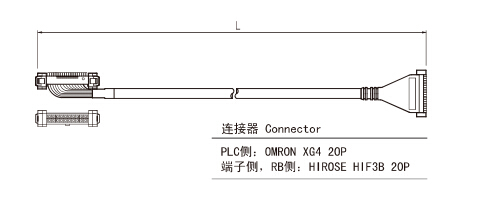

PH20-□SM

□是表示電纜線長度，0.5m為05，1.0m為10，1.5m為15，10m為100請根據需要選定。

前連接器型號選定

型號	I/O點數	Pole數	裝置連接器	裝置連接器型號	內部回路	用途
SM-S7-300A	32Point	40	MlL Stanfard	HIF3BA-20PA-2.54DSA*2	電源表示LED,電源側Diode	Digital I/O專用
SM-S7-300B	32Point	40	MlL Stanfard	HIF3BA-20PA-2.54DSA*2	無回路	Digital I/O，模擬量
SM-S7-300H	16Point	20	MlL Stanfard	XG4C-2031	電源表示LED,電源側Diode	Digital I/O專用

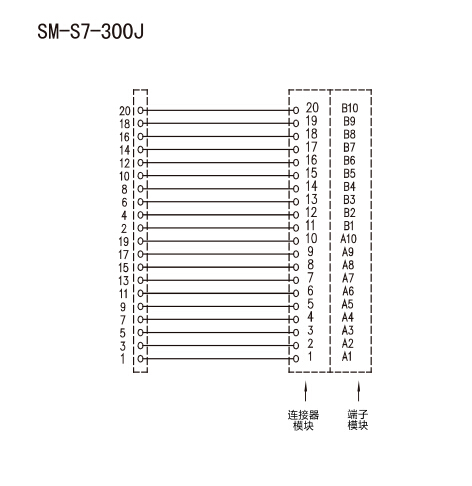

SM-S7-300J	16Point	20	MlL Stanfard	XG4C-2031	無回路	Digital I/O，模擬量

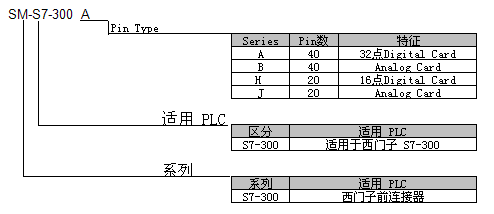

型號構成
