SM16-202D-N

16點，負載側 獨立Common型

產品說明

適用于60V以下，額定電流2.7A以下負載的控制系統。
DC4~30V輸入的電壓，在5V，12V，24V的系統里適用。
微型無觸點繼電器模組，適用于開閉頻率高、要求響應速
度快的系統。
采用LED Lamp動作指示，各輸入輸出端狀態一目了然。
外殼密封結構，可防止PCB因外露引起氧化及金屬粉塵附
著而造成短路、錯誤動作等安全隱患

一、詳細規格

型號選定

Model	裝置Relay	IO點數	Coil額定電壓	Common		Interface		產品尺寸	固定方法
				Coil側	Contact側	Coil側	Contact側
SM16-202D-N	PANASONIC AQZ202D	16Point (1a*16)	5~24V DC	NPN +COM	獨立Com. （內置8P短接排）	MlL-C-83503 20Pin	Screw端子模塊7.62mmPitch 34Pole	143.6*70.0	DIN Rail (Channel)
SM16-202D-P				PNP -COM

一般規格

項目				AQZ202D
輸入	輸入電壓			30V
	反向電壓			5V
	功率			300mW
	動作		標準	1.4V
			最大	4V
	停止		最小	0.8V
			標準	1.3V
輸出	負荷電壓(峰值 AC)			60V
	負載電流(峰值 AC)			2.7A
	最大負載電流			9.0A
	功耗			1.6W
Transper 特點	開關速度	啟動時間	標準	5.8ms
			最大	10.0ms
		關閉時間	最小	0.2ms
			標準	3.0ms
總功耗				1.6W
耐電壓				2500V AC
產地				JAPAN

材質

保護外殼		Modified PPO
透明蓋		Polycarbonate
線路板		Epoxy 1.6t/2oz
最大適用線徑		1.25mm2/MAX
端子螺絲		M3×8L
螺絲扭矩		1.2N·m(12Kgf·cm)
溫度范圍		-10℃~+50℃

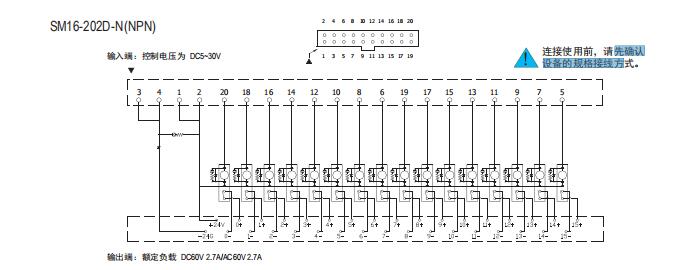

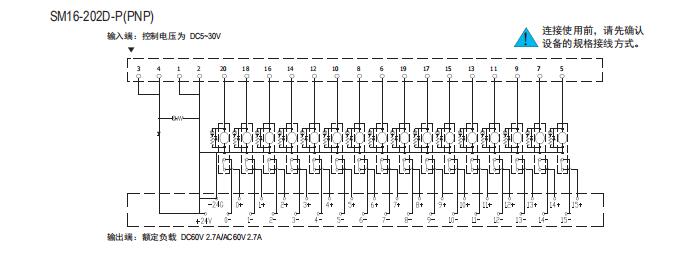

二、電路圖

三、外觀&平面圖

四、產品應用
