RT32-PA1A-N

32點，輸入輸出端子排型

產品說明

輸入端為端子排，方便現場接線的32點繼電器模組。
采用LED Lamp動作指示，各輸入輸出端狀態一目了然。
繼電器線圈帶浪涌抑制回路，延長了繼電器模組壽命。
外殼密封結構，可防止PCB因外露引起氧化及金屬粉塵
附著而造成短路、錯誤動作等安全隱患。

一、詳細規格

型號選定

型號 內置繼電器 I/O點數 線圈額
定電壓		 公共端 連接方式   產品尺寸
(W×Dmm)		 固定方式
線圈側 觸點側 線圈側 觸點側
RT32-PA1A-N PA1a-24V 32點
(1a×32)		 24V DC NPN +com 8點Com. M3 螺絲端子臺
7.62mm 間距		 174.0×88.0 導軌固定
RT32-PA1A-P PNP -com
RT32-NY-N NY24W-K NPN +com
RT32-NY-P PNP -com


一般規格

項目 PA1a-24V NYP-24W-K
觸點
Contact		 接點構成 1a 1a
接點負荷 5A 250V AC,5A 30V DC 5A 250V AC,5A 30V DC
最大通電電流 5A  5A
最大開閉電壓 250V AC/110V DC 270V AC/150V DC
線圈
Coil		 額定電壓 24V DC 24V DC
動作電壓 16.8V DC 16.1V DC
復位電壓 1.2V DC 2.4V DC
 線圈電阻 3200Ω 4800Ω
額定消耗電力  180mW 120mW
干擾電壓 4000V 5080V
耐電壓 2000V rms 3000V AC  1min
原產地 CHINA JAPAN


材質

保護外殼 Modified PPO
透明蓋 Polycarbonate
線路板 Epoxy 1.6t/2oz
最大適用線徑1.25mm2/MAX
端子螺絲 M3×8L
螺絲扭矩1.2N·m(12Kgf·cm)
溫度范圍-10℃~+50℃

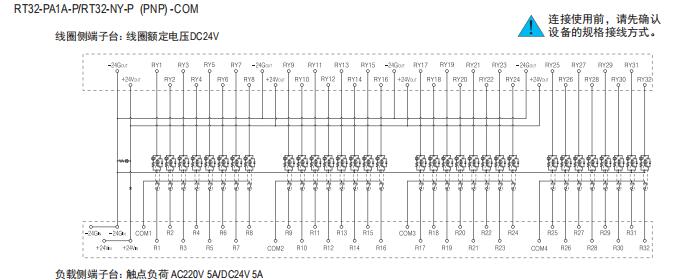

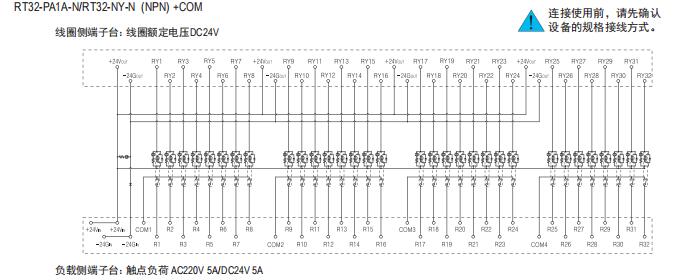

二、電路圖





三、外觀&平面圖

四、產品應用
