I/O端子模組: 標準型模組; 免螺絲型模組; COM 端模組; 傳感器連接模組

產品規格

產品配置

SM12B-J40N

規格書

2D CAD

3D CAD

CE 認證

SM12B-J40N

產品說明

M12 連接器分線模塊，上位接口采用M12/M23連接器接線可快速
完成現場配線，防護等級IP67級。
可根據需求選用NPN、PNP和無LED型，每Port單信號、雙信號產品
可供選擇。
常用于傳感器、電磁閥等設備快速連接。
提供多種型號規格產品，可在各種環境下使用。

一、詳細規格

型號構成

①	型號	型號定義	③	型號	型號定義	⑤	型號	型號定義
	SM12	M12分線模組		J	1信號/Port		0	無主電纜
				K	2信號/Port

②	型號	型號定義	④	型號	型號定義	⑥	型號	型號定義
	A	帶電纜型		4	4 Port型		N	NPN型(+com)
	B	連接器接口型		8	8 Port型		P	PNP型(-com)
	T	接線端子型		12	12 Port型		Z	無指示燈型

型號選定

型號	信號數量	極性	上位連接方式	分線連接器型號	尺寸	固定方式
SM12B-J40N	1信號×4	NPN	12P M12連接器	M12連接器×4	53×96	螺絲固定
SM12B-040P	1信號×4	PNP	12P M12連接器	M12連接器×4	53×96
SM12B-J40Z	1信號×4	無	12P M12連接器	M12連接器×4	53×96
SM12B-K40N	2信號×4	NPN	12P M12連接器	M12連接器×4	53×96
SM12B-K40P	2信號×4	PNP	12P M12連接器	M12連接器×4	53×96
SM12B-K40Z	2信號×4	無	12P M12連接器	M12連接器×4	53×96
SM12B-J80N	1信號×8	NPN	19P M23連接器	M12連接器×8	53×150
SM12B-J80P	1信號×8	PNP	19P M23連接器	M12連接器×8	53×150
SM12B-J80Z	1信號×8	無	19P M23連接器	M12連接器×8	53×150
SM12B-K80N	2信號×8	NPN	19P M23連接器	M12連接器×8	53×150
SM12B-K80P	2信號×8	PNP	19P M23連接器	M12連接器×8	53×150
SM12B-K80Z	2信號×8	無	19P M23連接器	M12連接器×8	53×150
SM12B-J120N	1信號×12	NPN	19P M23連接器	M12連接器×12	53×204
SM12B-J120P	1信號×12	PNP	19P M23連接器	M12連接器×12	53×204
SM12B-J120Z	1信號×12	無	19P M23連接器	M12連接器×12	53×204

一般特性

額定電壓	DC12V~24V
額定電流	2A Per I/O
額定電流	4A Per Port
絕緣阻抗	1000MΩ以上(DC500V)
耐電壓	AC 1000V 1min
防護安全級別	IP67
拆裝次數	200次
電纜外徑	φ8~φ13.5
工作溫度	-25~75℃

材質

連接器(M12)	Shell:Brass/Nickel-Plated
連接器(M12)	Contact:Brass/Gold-Plated
外殼	PPO(GF 10%)UL94V-0
防水圈	橡膠
線路板	雙面線路板
填充膠	環氧樹脂

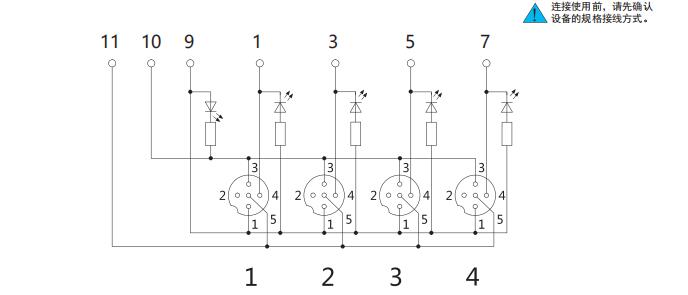

二、電路圖

三、外觀&平面圖

四、產品應用
