MT-40HCA

40P,Comon一體型端子模塊

產品說明

采用MIL連接器為進線口，配合IOLINK 電纜可與各種PLC、工控機等設備連接。
增加20Pole Common端子，無需額外COM模塊即可方便快捷的完成接線。
可選擇導軌和螺絲兩種固定方式使安裝更簡便。
外殼密封結構，可防止PCB因外露引起氧化及金屬粉塵附著而造成短路、錯
誤動作等安全隱患。

一、詳細規格

型號選定

型號	Pole數	COM端子構成	內置連接器型號	電纜側連接器型號	產品尺寸	固定方法
MT-40HCA	40(I/O) 20(COM)	左側10P+ 右側10P-	HIF3BA-40PA-2.54DSA	HIF3BA-40D-2.54R	149.0*40.0	螺絲固定導軌固定
MT-40FCA	40(I/O) 20(COM)	左側10P+ 右側10P-	FCN-364PO40-AU	FCN-367JO40-AU	149.0*40.0	螺絲固定導軌固定

一般規格

額定電壓		125V AC/24V DC
額定電流	I/O	1A
	Common	10A (Total)
絕緣阻抗		100MΩ (DC 50OV)
耐電壓		AC500V 1min
適合電線		1.25mm2/MAX
端子螺絲		M3×8L
螺絲扭矩		1.2N·m(12kgf·cm)
溫度范圍		-10℃~+50℃

材質

保護外殼	Modified PPO
透明蓋子	Polycarbonate
線路板	Epoxy 1.6t

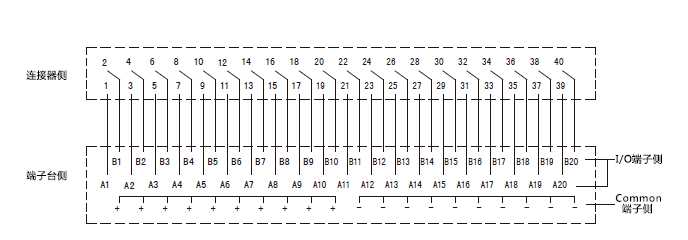

二、電路圖

三、外觀&平面圖

四、產品應用
